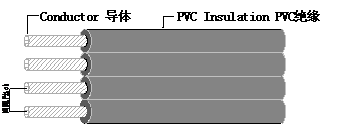

UL 2444 PVC无连体并排线 FLAT RIBBON WIRE
说明 PRODUCT DESCRIPTION
|
●额定温度：80℃ ●额定电压：300V ●参考标准：UL758,UL1581 ●导体使用单支或绞合28~16AWG镀锡或裸铜 ●PVC绝缘，符合ROHS环保标准 ●通过UL VW-1、cUL FT1及JQA F-Mark阻燃测试 ●使用标准绝缘厚度、易裁线、易剥皮 |
●Rated temperature：80℃ ●Rated voltage：300V ●Reference standard：UL758,UL1581 ●Solid or stranded ,tinned or bare copper conductor 28~16AWG ●PVC insulation , comply with ROHS environmental standard ●Passes UL VW-1,cUL FT1 and JQA F-Mark flame test ●Uniform insulation thickness to ensure easy stripping and cutting |
应用 APPLICATION
●用于一般电子、电器设备内部连接线 ●For general purpose internal wiring of appliance.
■印字 MARKING
AWM 2444 ( )AWG 80℃ 300V VW-1 E347813 CLEVER --- c AWM I A FT1 80℃ 300V （）AWG -LF-
■产品结构 CABLE CONSTRUCTION
|
UL型号
UL STYLE |
导体 CONDUCTOR |
芯数 (No.) |
间距 Pitch (mm) |
绝缘 INSULATION |
包装长度 PACKAGING LENGTH |
最大导体电阻 MAX.COND. RESISTANCE （Ω/km,20℃,DC） |
||||
|
线规 AWG |
线数/线径 No./mm |
外径 DIA. (mm) |
厚度 THICKNESS （mm） |
外径 O.D. (mm) |
英制 Ft/Coil |
公制 M/Coil |
||||
|
UL2444 绞 线 (Stranded) |
28 |
7/0.127 |
0.38 |
2 |
1.20 |
0.40 |
1.20×2.40 |
2000 |
610 |
239 |
|
26 |
7/0.16 |
0.48 |
2 |
1.30 |
0.40 |
1.30×2.60 |
150 |
|||
|
24 |
11/0.16 |
0.61 |
2 |
1.40 |
0.40 |
1.40×2.80 |
94.2 |
|||
|
22 |
17/0.16 |
0.76 |
2 |
1.60 |
0.40 |
1.60×3.20 |
59.4 |
|||
|
20 |
26/0.16 |
0.94 |
2 |
1.80 |
0.40 |
1.80×3.60 |
36.7 |
|||
|
18 |
41/0.16 |
1.18 |
2 |
2.10 |
0.40 |
2.10×4.20 |
23.2 |
|||
|
16 |
26/0.254 |
1.49 |
2 |
2.40 |
0.40 |
2.40×4.80 |
1000 |
305 |
14.6 |
|
conductor tolerance 单支导体公差：+/-0.005mm, wire tolerance导线外径公差：ＯＤ+/-0.10mm
以上仅供参考，详细规格按双方确认规格书为准。
