GXL 汽车线 AUTOMOTIVE WIRE
说明 PRODUCT DESCRIPTION
|
●额定温度：100℃ ●参考标准：SAE J 1128/1995 ●导体使用绞合20~8AWG镀锡或裸铜 ●XLPE绝缘，符合ROHS环保标准 ●通过SAE J 1128/1995 5.6阻燃测试 ●使用标准绝缘厚度、易裁线、易剥皮 |
●Rated temperature：100℃ ●Reference standard：SAE J 1128/1995 ●Stranded ,tinned or bare copper conductor 20~8AWG ●XLPE insulation , comply with ROHS environmental standard ●Passes SAE J 1128/1995 5.6 flame test ●Uniform insulation thickness to ensure easy stripping and cutting |
应用 APPLICATION
●用于汽车内部连接线 ●For vehicle internal wiring of appliance
■印字 MARKING
GXL （）mm2 Auto wire CLEVER 或不印字

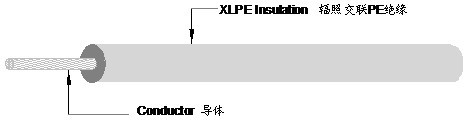

■产品结构 CABLE CONSTRUCTION
|
型号
STYLE |
导体 CONDUCTOR |
绝缘 INSULATION |
包装长度 PACKAGING LENGTH |
最大导体电阻 MAX.COND. RESISTANCE （Ω/km,20℃,DC） |
|||||
|
规格 AWG
|
面积 CROSS SECTION (mm2) |
线数/线径 No./mm |
外径 DIA. (mm) |
厚度 THICKNESS （mm） |
外径 O.D. (mm) |
英制 Ft/Coil |
公制 M/Coil |
||
|
GXL |
20 |
0.50 |
7/0.31 |
0.93 |
0.59 |
2.10 |
1640 |
500 |
36.7 |
|
18 |
0.80 |
16/0.254 |
1.17 |
0.62 |
2.40 |
1640 |
500 |
21.8 |
|
|
16 |
1 |
26/0.254 |
1.49 |
0.61 |
2.70 |
1640 |
500 |
13.7 |
|
|
14 |
2 |
19/0.36 |
1.80 |
0.60 |
3.00 |
1640 |
500 |
8.62 |
|
|
12 |
3 |
19/0.45 |
2.25 |
0.68 |
3.60 |
980 |
300 |
5.43 |
|
|
10 |
5 |
19/0.57 |
2.85 |
0.88 |
4.60 |
980 |
300 |
3.41 |
|
|
8 |
8 |
19/0.71 |
3.55 |
1.08 |
5.70 |
820 |
250 |
2.14 |
|
|
|
|
|
|
|
|
|
|
|
|
conductor tolerance 单支导体公差：+/-0.005mm, wire tolerance导线外径公差：ＯＤ+/-0.10mm
以上仅供参考，详细规格按双方确认规格书为准
