FLRY-A 汽车线 AUTOMOTIVE WIRE
说明 PRODUCT DESCRIPTION
|
●额定温度：80℃ ●参考标准：DIN72551/1991/ISO6722 ●导体使用绞合0.22~2.5mm2镀锡或裸铜 ●PVC绝缘，符合ROHS环保标准 ●通过DIN 72551-5/1991 3.7.1阻燃测试 ●使用标准绝缘厚度、易裁线、易剥皮 |
●Rated temperature：80℃ ●Reference standard：DIN72551/1991/ISO6722 ●Stranded ,tinned or bare copper conductor 0.22~2.5mm2 ●PVC insulation , comply with ROHS environmental standard ●Passes DIN 72551-5/1991 3.7.1 flame test ●Uniform insulation thickness to ensure easy stripping and cutting |
应用 APPLICATION
●用于汽车内部连接线 ●For vehicle internal wiring of appliance
■印字 MARKING
FLR2X-A （）mm2 Auto wire CLEVER 或不印字

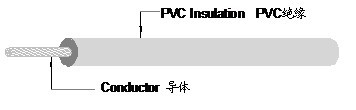

■产品结构 CABLE CONSTRUCTION
|
型号
STYLE |
导体 CONDUCTOR |
绝缘 INSULATION |
包装长度 PACKAGING LENGTH |
最大导体电阻 MAX.COND. RESISTANCE （Ω/km,20℃,DC） |
||||
|
面积 CROSS SECTION (mm2) |
线数/线径 No./mm |
外径 DIA. (mm) |
厚度 THICKNESS （mm） |
外径 O.D. (mm) |
英制 Ft/Coil |
公制 M/Coil |
||
|
FLRY-A |
0.22 |
7/0.21 |
0.63 |
0.26 |
1.15 |
1640 |
500 |
86.5 |
|
0.35 |
7/0.26 |
0.78 |
0.24 |
1.25 |
1640 |
500 |
54.5 |
|
|
0.5 |
19/0.19 |
0.95 |
0.28 |
1.50 |
1640 |
500 |
38.2 |
|
|
0.75 |
19/0.23 |
1.15 |
0.33 |
1.80 |
1640 |
500 |
25.4 |
|
|
1.0 |
19/0.26 |
1.30 |
0.35 |
2.00 |
1640 |
500 |
19.1 |
|
|
1.5 |
19/0.32 |
1.60 |
0.35 |
2.30 |
1640 |
500 |
13.0 |
|
|
2.5 |
19/0.41 |
2.05 |
0.43 |
2.90 |
1640 |
500 |
7.8 |
|
|
|
|
|
|
|
|
|
|
|
conductor tolerance 单支导体公差：+/-0.005mm, wire tolerance导线外径公差：ＯＤ+/-0.10mm
以上仅供参考，详细规格按双方确认规格书为准
