UL 3071硅胶编织电线
    发布时间: 2021-05-23 20:49
UL 3071硅胶编织电线

UL 3071硅胶编织电线                       SILICONE RUBBER BRAID WIRE

说明                                                                                 PRODUCT DESCRIPTION

●额定温度:200

●额定电压:600V

●参考标准:UL758,UL1581

●导体使用单支或绞合18-13AWG镀锡或裸铜

●硅橡胶绝缘,符合ROHS环保标准

●玻璃纤维编织,符合ROHS环保标准

●通过UL & CSA FT2阻燃测试

●使用标准绝缘厚度、易裁线、易剥皮

Rated temperature200

Rated voltage600V

Reference standardUL758,UL1581

Solid or stranded tinned or bare copper conductor 18-13AWG

Silicone rubber insulation , comply with ROHS environmental standard

Fiberglass braid comply with ROHS environmental standard

Passes UL & CSA FT2 flame test

Uniform insulation thickness to ensure easy stripping and cutting

应用                                                                                    APPLICATION

 ●用于一般电子、电器设备内部连接线             For general purpose internal wiring of appliance.



印字 MARKING

 AWM 3071 ( )AWG 200 600V   E347813  CLEVER     --- c     AWM I A FT2 200 600V()AWG -LF-

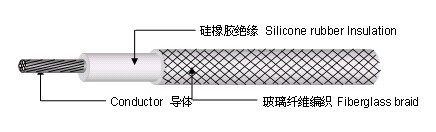

产品结构   CABLE CONSTRUCTION

UL型号



UL STYLE

导体

CONDUCTOR

绝缘

INSULATION

外绝缘

 COVERING

包装长度

PACKAGING LENGTH

最大导体电阻

MAX.COND.

RESISTANCE Ω/km,20℃,DC

线规

AWG

线数/线径

No./mm

外径

  DIA.

(mm)

绝缘厚度

INSULATION

THICKNESS

(mm)

外径

O.D.

(mm)

护套厚度

JACKET

THICKNESS

(mm)

外径

O.D.

(mm)

英制

Ft/Coil

公制

M/Coil

UL3071

  线

(Stranded)

18

7/0.39

1.18

0.80

2.80

0.15

3.10

2000

610

239

16

7/0.49

1.49

0.80

3.10

0.15

3.40

150

14

41/0.254

1.88

0.80

3.50

0.15

3.80

94.2

UL3071



(Solid)

18

1/1.024

1.02

0.80

2.65

0.15

2.95

2000

610

227

16

1/1.29

1.29

0.80

2.90

0.15

3.20

143

14

1/1.60

1.60

0.80

3.20

0.15

3.50

89.3



conductor tolerance 单支导体公差:+/-0.005mm, wire tolerance芯线外径公差:OD+/-0.10mm
以上仅供参考,详细规格按双方确认规格书为准。
