UL3168无卤交联线 HALOGEN FREE CROSSLINKED WIRE
说明 PRODUCT DESCRIPTION
|
●额定温度：90℃ ●额定电压：1000V ●参考标准：UL758,UL1581 ●导体使用单支或绞合18~12AWG镀锡或裸铜 ●FR-XLPE绝缘，符合ROHS环保标准 ●通过UL&cUL FT2水平阻燃测试 ●使用标准绝缘厚度、易裁线、易剥皮 |
●Rated temperature：90℃ ●Rated voltage：1000V ●Reference standard：UL758,UL1581 ●Solid or stranded ,tinned or bare copper conductor 18~12AWG ●FR-XLPE insulation ,comply with ROHS environmental standard ●Passes UL&cUL FT2 flame test ●Uniform insulation thickness to ensure easy stripping and cutting |
应用 APPLICATION
●用于一般电子、电器设备内部连接线 ●For general purpose internal wiring of appliance.
■印字 MARKING
AWM3168 ( )AWG 90℃ 1000V E347813 CLEVER --- c AWM I A FT2 90℃ 1000V （）AWG –HF- -LF-

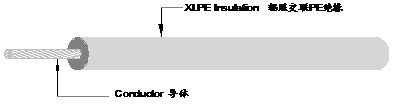

■产品结构 CABLE CONSTRUCTION
|
UL型号
UL STYLE |
导体 CONDUCTOR |
绝缘 INSULATION |
包装长度 PACKAGING LENGTH |
最大导体电阻 MAX.COND. RESISTANCE （Ω/km,20℃,DC） |
||||
|
线规 AWG |
线数/线径 No./mm |
外径 DIA. (mm) |
厚度 THICKNESS （mm） |
外径 O.D. (mm) |
英制 Ft/Coil |
公制 M/Coil |
||
|
UL3168 绞 线 (Stranded) |
18 |
41/0.16 |
1.18 |
0.80 |
2.80 |
2000 |
610 |
23.2 |
|
16 |
26/0.254 |
1.49 |
|
3.10 |
1000 |
305 |
14.6 |
|
|
14 |
41/0.254 |
1.88 |
|
3.50 |
8.96 |
|||
|
12 |
65/0.254 |
2.36 |
|
4.00 |
5.64 |
|||
|
UL3168 单 支 (Solid) |
18
|
1/1.024 |
1.02 |
0.80 |
2.68 |
2000 |
610 |
22.2 |
|
16
|
1/1.29 |
1.29 |
0.80 |
2.90 |
14.0 |
|||
conductor tolerance 单支导体公差：+/-0.005mm, wire tolerance导线外径公差：ＯＤ+/-0.10mm
以上仅供参考，详细规格按双方确认规格书为准。
