UL10704 SRPVC微细电子线 HOOK-UP WIRE
说明 PRODUCT DESCRIPTION
|
●额定温度：80℃ ●额定电压：300V ●参考标准：UL758,UL1581 ●导体使用单支或绞合50~20AWG以上镀锡或裸铜 ●SRPVC绝缘，符合ROHS环保标准 ●通过UL VW-1、CSA FT1阻燃测试 ●使用标准绝缘厚度、易裁线、易剥皮 |
●Rated temperature：80℃ ●Rated voltage：300V ●Reference standard：UL758,UL1581 ●Solid or stranded ,tinned or bare copper conductor 50~20AWG ●SR-PVC insulation, comply with ROHS environmental standard ●Passes UL VW-1,CSA FT1 flame test ●Uniform insulation thickness to ensure easy stripping and cutting |
应用 APPLICATION
●用于一般电子、电器设备内部连接线 ●For general purpose internal wiring of appliance.
■印字 MARKING
线径小，不印字。

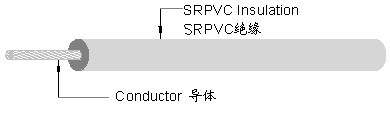

■产品结构 CABLE CONSTRUCTION
|
UL型号
UL STYLE |
导体 CONDUCTOR |
绝缘 INSULATION |
包装长度 PACKAGING LENGTH |
最大导体电阻 MAX.COND. RESISTANCE （Ω/km,20℃,DC） |
||||
|
线规 AWG |
线数/线径 No./mm |
外径 DIA. (mm) |
厚度 THICKNESS （mm） |
外径 O.D. (mm) |
英制 Ft/Coil |
公制 M/Coil |
||
|
UL10704 绞 线 (Stranded) |
36 |
7/0.05 |
0.15 |
0.15 |
0.45 |
10000 |
3050 |
1549 |
|
34 |
7/0.063 |
0.19 |
0.15 |
0.51 |
966 |
|||
|
32 |
7/0.08 |
0.24 |
0.15 |
0.55 |
596 |
|||
|
30 |
7/0.10 |
0.30 |
0.15 |
0.60 |
381 |
|||
|
28 |
7/0.127 |
0.38 |
0.15 |
0.70 |
239 |
|||
conductor tolerance 单支导体公差：+/-0.005mm, wire tolerance导线外径公差：ＯＤ+/-0.10mm
以上仅供参考，详细规格按双方确认规格书为准。
