CAVS 汽车线 AUTOMOTIVE WIRE
说明 PRODUCT DESCRIPTION
|
●额定温度：80℃ ●参考标准：JASO D 611/1994 ●导体使用绞合0.3~1.25mm2裸铜 ●PVC绝缘，符合ROHS环保标准 ●通过JASO D 611/1994 5.9阻燃测试 ●使用标准绝缘厚度、易裁线、易剥皮 |
●Rated temperature：80℃ ●Reference standard：JASO D 611/1994 ●Stranded, bare copper conductor0.3~1.25mm2 ●PVC insulation , comply with ROHS environmental standard ●Passes JASO D 611/1994 5.9 flame test ●Uniform insulation thickness to ensure easy stripping and cutting |
应用 APPLICATION
●用于汽车内部连接线 ●For vehicle internal wiring of appliance
■印字 MARKING
CAVS （）mm2 Auto wire CLEVER 或不印字

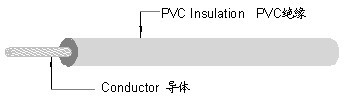

■产品结构 CABLE CONSTRUCTION
|
型号
STYLE |
导体 CONDUCTOR |
绝缘 INSULATION |
包装长度 PACKAGING LENGTH |
最大导体电阻 MAX.COND. RESISTANCE （Ω/km,20℃,DC） |
||||
|
面积 CROSS SECTION (mm2) |
线数/线径 No./mm |
外径 DIA. (mm) |
厚度 THICKNESS （mm） |
外径 O.D. (mm) |
英制 Ft/Coil |
公制 M/Coil |
||
|
CAVS |
0.3 |
7/0.26紧压(Tight) |
0.70 |
0.38 |
1.45 |
1640 |
500 |
50.2 |
|
0.5 |
7/0.32紧压(Tight) |
0.90 |
0.38 |
1.65 |
1640 |
500 |
32.7 |
|
|
0.85 |
7/0.40紧压(Tight) |
1.10 |
0.38 |
1.85 |
1640 |
500 |
20.8 |
|
|
11/0.32紧压(Tight) |
1.10 |
0.38 |
1.85 |
1640 |
500 |
20.8 |
||
|
1.25 |
16/0.32紧压(Tight) |
1.40 |
0.38 |
2.15 |
1640 |
500 |
14.3 |
|
|
|
|
|
|
|
|
|
|
|
conductor tolerance 单支导体公差：+/-0.005mm, wire tolerance导线外径公差：ＯＤ+/-0.10mm
以上仅供参考，详细规格按双方确认规格书为准
